氮化铝改性粉
AlN粉末的抗水解处理主要是借助化学键作用或物理吸附作用在AlN颗粒包覆或形成较薄反应层，阻止氮化铝粉末与水的水解反应。通过酸液修饰改性氮化铝粉末，利用酸与氮化铝粉末表面的羟基发生酯化反应，从而在AlN颗粒表面形成保护膜。较好的疏水性，抗水能力强，可极大地提高制品的应用性能。
所属分类：
产品描述
产品特性
高导热
抗水解能力强
疏水性极佳
粒度分布窄

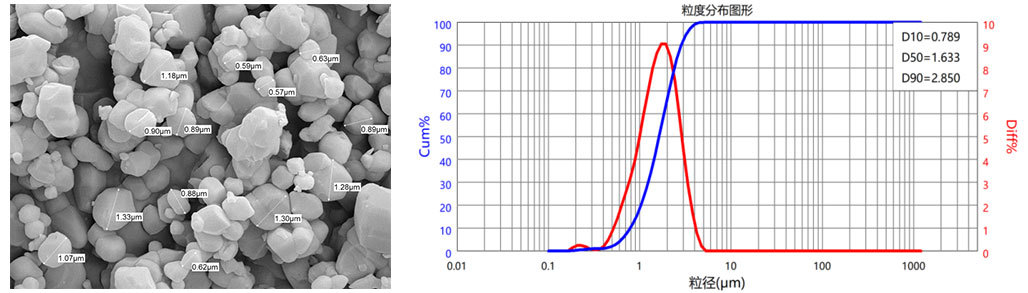

| 技术指标 | 参数 | |
| 粒度（μm） | D10 | ≤ 0.8 |
| D50 | ≤ 2 | |
| D90 | ≤3 | |
| 比表面积(m²/g) | ≥1.6 | |
| 松装密度（g/cm³） | ≥1.0 | |
| 振实密度（g/cm³） | ≥1.7 | |
水解测试
实验条件：氮化铝30g、纯水300g。
实验方法：通过观察实验现象和测定溶液PH值来确定水解程度。

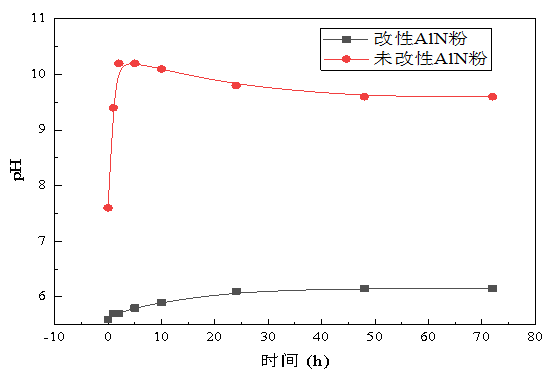

| 时间 (h) | 0 | 1.0 | 2.0 | 5.0 | 10.0 | 24.0 | 48.0 | 72.0 |
| 改性AIN粉(pH) | 5.6 | 5.7 | 5.7 | 5.8 | 5.9 | 6.1 | 6.15 | 6.15 |
| 未改性AIN粉(pH) | 7.6 | 9.4 | 10.2 | 10.2 | 10.1 | 9.8 | 9.6 | 9.6 |
实验现象
未改性AIN在70℃2h以后基本完全水解，产生浓烈刺激性氨味，杯底大量结块。本公司改性产品，经过72h水解后仍不会有氨味且没有结块现象，基本无水解现象。
Application
广泛应用
导热凝胶
导热垫片
产品询价
军瓷在线
生产厂家
